Konduktor, Isolator, dan Rangkaian Dasar

1. Mengapa listrik dapat melewati kabel?

Bayangkan kabel yang menghubungkan baterai dengan lampu. Bagian dalam kabel biasanya berupa tembaga atau aluminium, sedangkan bagian luar dilapisi bahan isolasi.

Konduktor memiliki pembawa muatan yang dapat bergerak dengan relatif mudah. Pada logam, pembawa muatan itu adalah elektron. Isolator memiliki jauh lebih sedikit pembawa muatan yang bebas bergerak pada kondisi normal.

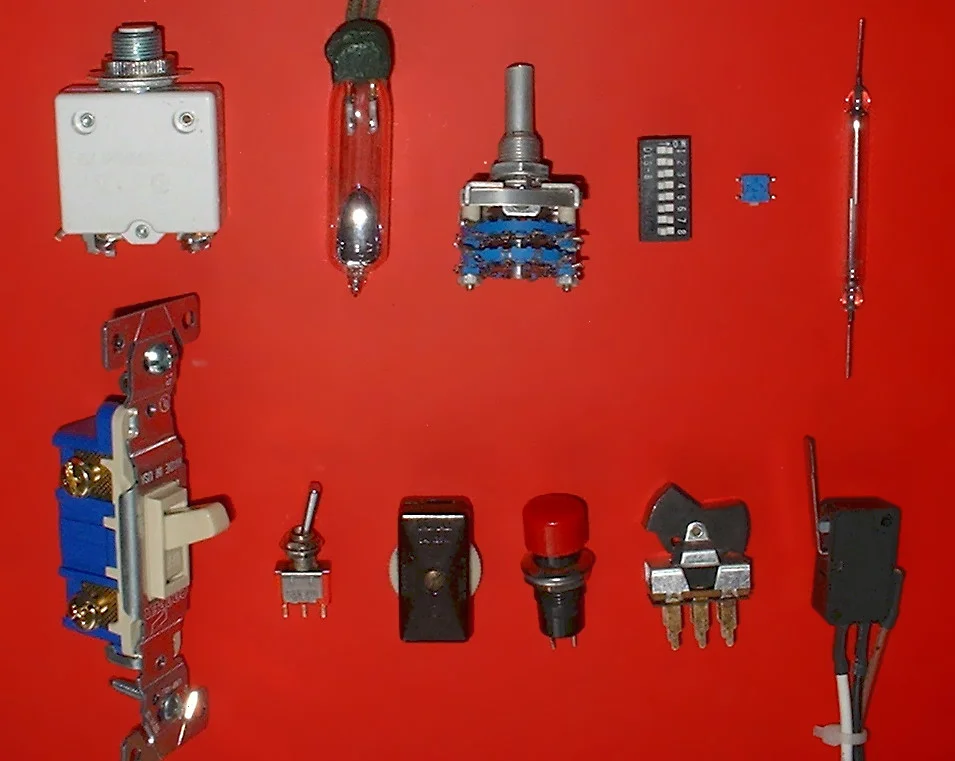

Beragam bentuk saklar listrik

Foto: en:User:ArnoldReinhold · Sumber · CC BY-SA 3.0. Dikonversi ke WebP dan diperkecil; isi foto tidak direkayasa.

2. Konduktor, isolator, dan semikonduktor

• Konduktor: tembaga, aluminium, dan banyak logam lain. Dipakai untuk menyalurkan arus.
• Isolator: plastik isolasi kabel, karet tertentu, dan keramik. Memisahkan penghantar dari lingkungan.
• Semikonduktor: silikon. Sifat kelistrikannya bisa dikendalikan, misalnya pada dioda dan transistor.

3. Apa saja bagian sebuah rangkaian?

Sumber menyediakan energi; penghantar menghubungkan komponen; saklar membuka atau menutup jalur; beban mengubah energi listrik menjadi cahaya, panas, gerak, atau bentuk lain.

Rangkaian lampu sederhana menggunakan sumber DC yang sesuai, kabel, saklar, dan lampu.

4. Apa itu rangkaian terbuka dan tertutup?

Dalam rangkaian tertutup, arus memiliki lintasan lengkap. Pada rangkaian terbuka, terdapat pemutusan lintasan, sehingga arus pada model rangkaian sederhana berhenti.

Jangan menyamakan kondisi saklar terbuka dengan tidak adanya tegangan. Tegangan sumber bisa tetap ada di salah satu sisi saklar.

5. Apakah hambatan kabel selalu nol?

Tidak. Setiap kabel nyata memiliki hambatan. Pada bahan dan suhu tertentu, hambatan kabel sebanding dengan panjangnya dan berbanding terbalik dengan luas penampang.

6. Ringkasan dan latihan

Konduktor menghantarkan listrik relatif mudah; isolator menghambatnya; rangkaian membutuhkan jalur lengkap agar arus dapat mengalir.

Latihan: Jika saklar lampu diputus, apakah baterai otomatis kehilangan tegangannya? Jelaskan alasanmu.

Praktik pemula hanya menggunakan DC tegangan rendah dan komponen yang sesuai. Hindari eksperimen langsung dengan jaringan PLN.

Studi kasus: Kenapa lampu tidak menyala meski baterainya baru?

Baterai sehat belum menjamin jalur lengkap. Saklar terbuka, kabel lepas, atau kontak berkarat bisa memutus atau menambah hambatan jalur. Untuk latihan, gambar baterai, saklar, lampu, dan kabel kembali ke baterai. Telusuri jalurnya dengan jari pada gambar sebelum menyambungkan alat.
