Kontaktor, Relay, Timer, dan Panel Kontrol

1. Apa yang akan kita pelajari?

Kontaktor adalah saklar elektromagnetik untuk mengendalikan beban daya. Kumparan kontaktor diberi tegangan kontrol yang sesuai, lalu kontak utamanya membuka atau menutup rangkaian beban. Relay memiliki prinsip mirip, umumnya untuk kebutuhan kendali atau sinyal.

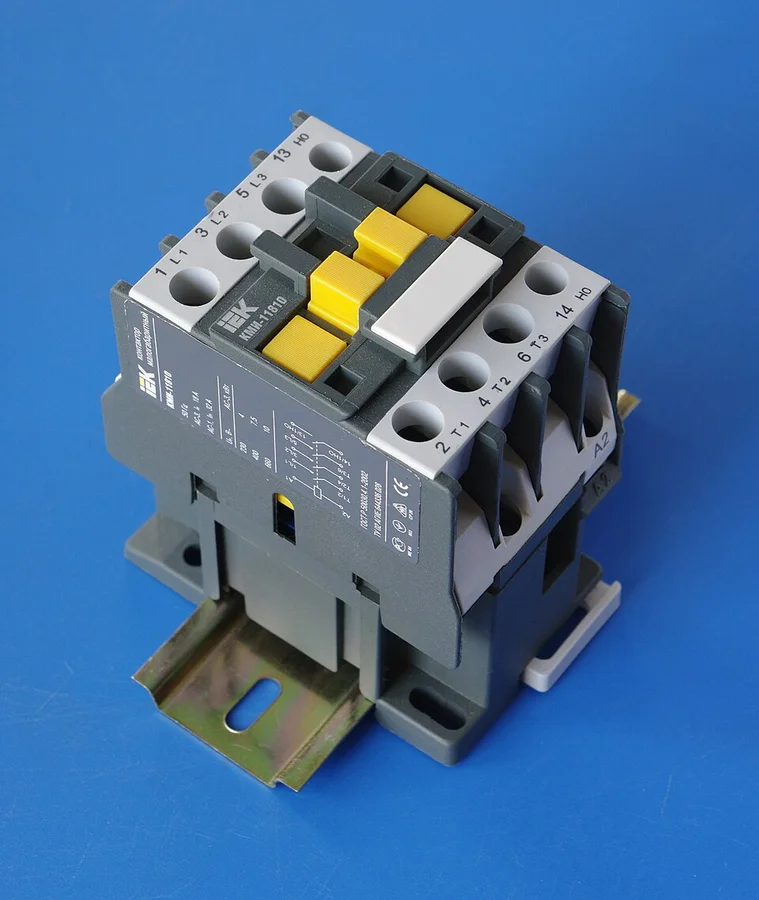

Kontaktor modular pada rel DIN

Foto: Kae · Sumber · CC BY-SA 3.0. Dikonversi ke WebP dan diperkecil; isi foto tidak direkayasa.

2. Memahami cara kerjanya

Kontak NO berarti normally open (terbuka saat tidak diaktifkan), dan NC berarti normally closed (tertutup saat tidak diaktifkan). Timer relay membantu melakukan penundaan berdasarkan waktu tertentu.

3. Hal yang wajib diperhatikan

Sirkuit kontrol dan sirkuit tenaga sering dipisah demi kemudahan operasi serta proteksi. Kontak bantu, interlock, dan tombol stop digunakan dalam desain kontrol; panel industri memerlukan proteksi dan perancangan oleh tenaga kompeten.

4. Contoh penerapan dan perhitungan

Contoh logika: ketika tombol START ditekan dan seluruh kondisi aman terpenuhi, koil kontaktor aktif; tombol STOP atau kontak proteksi dapat memutus suplai koil. Ini adalah deskripsi logika, bukan instruksi pengawatan panel bertegangan.

5. Menghubungkan teori dengan sistem listrik

Semua perangkat memerlukan sumber energi, jalur yang sesuai, beban, dan cara mengendalikan serta melindungi rangkaian. Prinsip ini juga membantu membedakan gangguan suplai dengan kesalahan pada komponen. Dalam pekerjaan nyata, selalu cocokkan rancangan dengan datasheet, standar keselamatan, dan kondisi pemasangan.

6. Latihan pemahaman

Pertanyaan: Apa perbedaan fungsi kumparan dan kontak utama pada kontaktor?

Coba jawab menggunakan bahasa sendiri. Jika menyangkut angka, tuliskan data yang diketahui, rumus, penggantian nilai, satuan, dan kesimpulan. Bandingkan kembali jawabanmu dengan penjelasan materi.

7. Ringkasan

• Pahami pengertian dan tujuan komponen atau sistem terlebih dahulu.
• Kenali hubungan antara sumber, jalur, beban, pengendalian, serta proteksi.
• Periksa rating dan batas penggunaan sebelum memilih perangkat.
• Kerjakan perhitungan dengan satuan yang benar dan dokumentasikan asumsi.

Keselamatan: Pelajaran ini untuk edukasi. Jangan membuka power supply bertegangan, bekerja pada panel PLN, atau menguji jaringan 230/400V tanpa pelatihan, kewenangan, dan prosedur keselamatan yang sesuai.

Studi kasus: Koil dan kontak adalah dua bagian berbeda

Koil yang diberi tegangan sesuai menggerakkan kontak secara elektromagnetik. NO berarti terbuka saat keadaan normal tidak diaktifkan, NC berarti tertutup. Pada sistem nyata, rating kontak bergantung jenis beban; angka arus bukan satu-satunya parameter pemilihan.
