Netral, Grounding, MCB, RCCB, dan SPD

1. Apa yang akan kita pelajari?

Netral adalah penghantar yang dalam banyak sistem menjadi jalur arus balik normal. Protective earth (PE) adalah penghantar proteksi yang tidak dirancang membawa arus kerja dalam kondisi normal. Keduanya tidak boleh disatukan sembarangan pada instalasi pelanggan.

Foto perangkat asli: MCB dua pole pada rel DIN — **MCB, RCCB & SPD**
Tiga perangkat dengan fungsi berbeda
Foto menampilkan contoh nyata. Posisi terminal dan rating berbeda menurut model; ikuti manual perangkat.
MCB: arus berlebih
RCCB: arus bocor

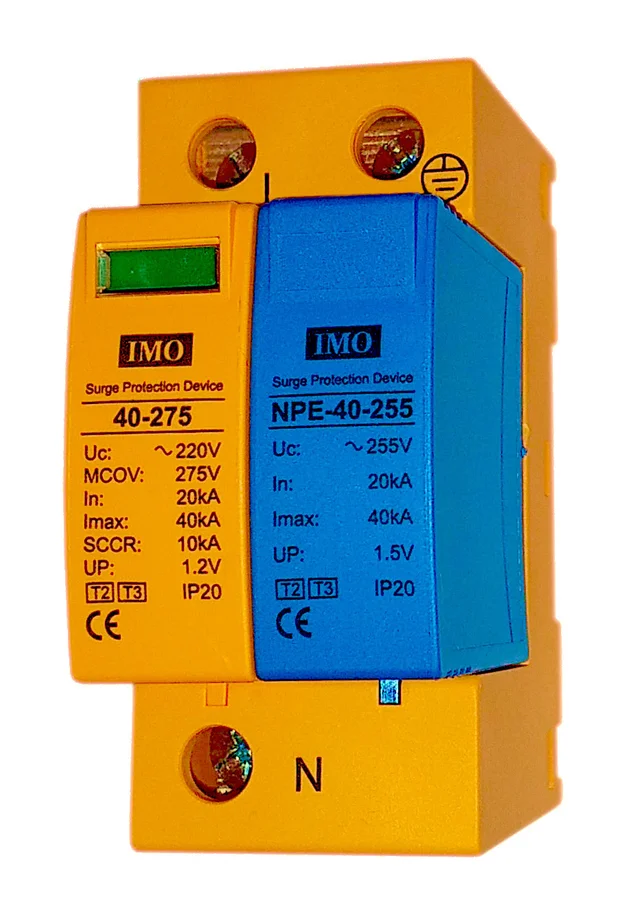

SPD: surja transien
Perlindungan harus dirancang bersama
Lihat ilustrasi bagian dan fungsi

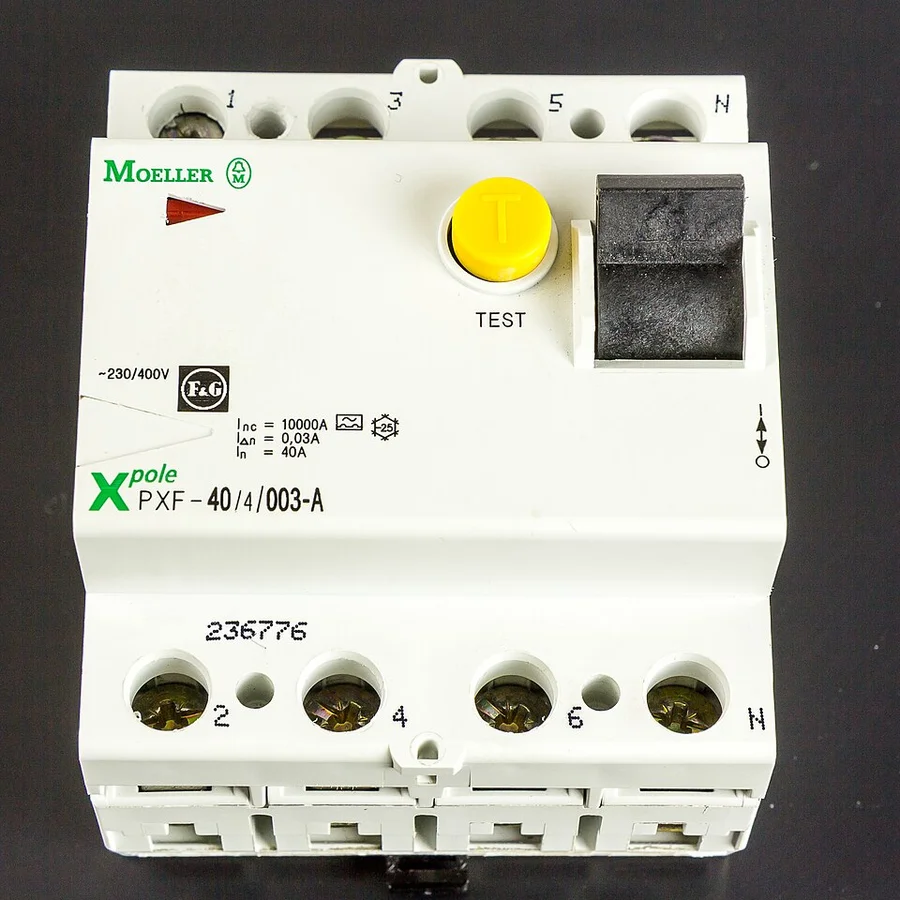

Foto perangkat asli: RCCB Moeller empat pole — **MCB, RCCB & SPD**
Tiga perangkat dengan fungsi berbeda
Foto menampilkan contoh nyata. Posisi terminal dan rating berbeda menurut model; ikuti manual perangkat.
MCB: arus berlebih
RCCB: arus bocor
SPD: surja transien
Perlindungan harus dirancang bersama
Lihat ilustrasi bagian dan fungsi

🧠 Coba jawab: Apakah MCB biasa otomatis mendeteksi overvoltage?

Tidak. MCB biasa terutama merespons arus lebih dan hubung singkat.

2. Memahami cara kerjanya

Diagram konsep: MCB melindungi arus lebih, relay tegangan memantau overvoltage. Pengawatan nyata bergantung rancangan.

MCB melindungi dari arus berlebih atau korsleting sesuai karakteristiknya. RCCB mendeteksi ketidakseimbangan arus yang dapat mengindikasikan kebocoran, bukan proteksi arus lebih. SPD dirancang untuk surja transien, bukan menggantikan relay overvoltage berkepanjangan.

3. Hal yang wajib diperhatikan

Netral putus tidak otomatis menyebabkan MCB trip. Bila diperlukan proteksi over/under voltage, gunakan relay pemantau tegangan dan pemutus yang sesuai, dirancang tenaga ahli. Pemasangan mengikuti standar serta jenis sistem pembumian setempat.

4. Contoh penerapan dan perhitungan

Contoh: beban dengan arus normal 4A tetapi tegangan naik menjadi 330V karena gangguan netral belum tentu memicu MCB 10A. Proteksi tegangan memonitor kondisi yang berbeda dari MCB.

5. Menghubungkan teori dengan sistem listrik

Semua perangkat memerlukan sumber energi, jalur yang sesuai, beban, dan cara mengendalikan serta melindungi rangkaian. Prinsip ini juga membantu membedakan gangguan suplai dengan kesalahan pada komponen. Dalam pekerjaan nyata, selalu cocokkan rancangan dengan datasheet, standar keselamatan, dan kondisi pemasangan.

6. Latihan pemahaman

Pertanyaan: Apa perbedaan pekerjaan MCB dan relay pemantau overvoltage?

Coba jawab menggunakan bahasa sendiri. Jika menyangkut angka, tuliskan data yang diketahui, rumus, penggantian nilai, satuan, dan kesimpulan. Bandingkan kembali jawabanmu dengan penjelasan materi.

7. Ringkasan

Pahami pengertian dan tujuan komponen atau sistem terlebih dahulu.
Kenali hubungan antara sumber, jalur, beban, pengendalian, serta proteksi.
Periksa rating dan batas penggunaan sebelum memilih perangkat.
Kerjakan perhitungan dengan satuan yang benar dan dokumentasikan asumsi.

Keselamatan: Pelajaran ini untuk edukasi. Jangan membuka power supply bertegangan, bekerja pada panel PLN, atau menguji jaringan 230/400V tanpa pelatihan, kewenangan, dan prosedur keselamatan yang sesuai.

Studi kasus: Tiga penjaga dengan pekerjaan berbeda

MCB menangani arus lebih dan hubung singkat. RCCB mengawasi selisih arus masuk dan keluar; perlu koordinasi proteksi arus lebih. SPD membatasi surja transien. RCBO menggabungkan fungsi arus sisa dan arus lebih. Tidak satu pun boleh dipilih hanya dari bentuk atau harga.

🧠 Coba jawab: Penghantar PE dipakai sebagai...

Penghantar proteksi. PE tidak dirancang menjadi jalur arus kerja normal.

L dan N membawa arus kerja; PE terhubung ke bodi yang perlu diproteksi. Penyederhanaan konsep tanpa ikatan N–PE atau detail sistem pembumian.
