Multimeter dan Pengukuran Dasar

1. Apa yang akan kita pelajari?

Multimeter membantu memeriksa tegangan, hambatan, dan kontinuitas. Sebelum mengukur, tentukan besaran, perkiraan rentang, kategori keselamatan alat, dan posisi probe. Multimeter tidak membuat rangkaian menjadi aman.

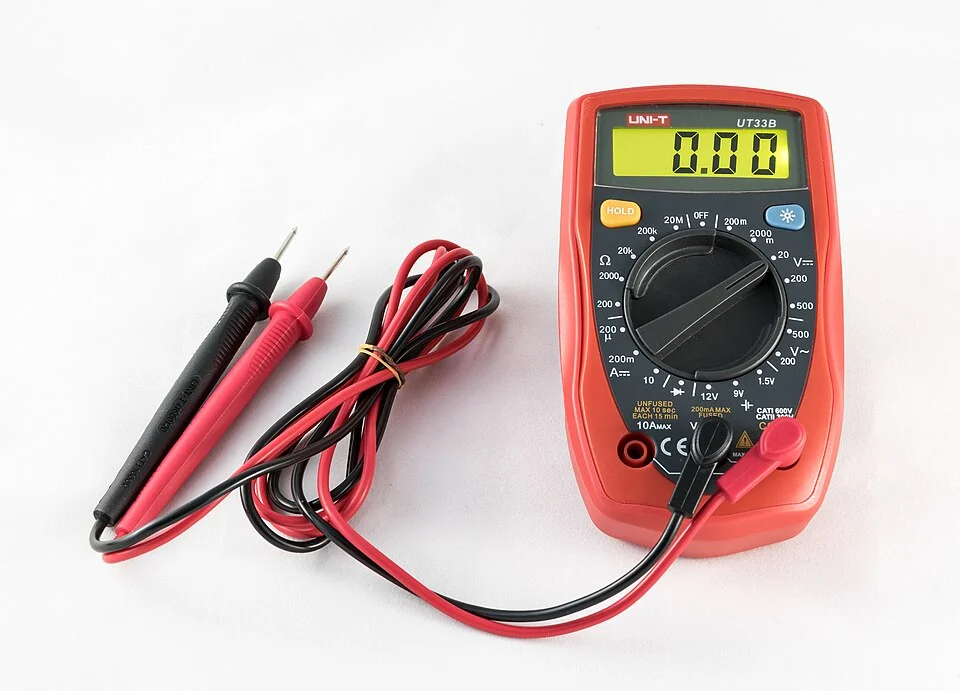

Multimeter digital UNI-T UT33B

Foto: Jacek Halicki · Sumber · CC BY-SA 4.0. Dikonversi ke WebP dan diperkecil; isi foto tidak direkayasa.

2. Memahami cara kerjanya

Pada pengukuran tegangan, multimeter dipasang paralel terhadap dua titik yang ingin dibandingkan. Untuk rangkaian baterai DC, letakkan probe hitam pada terminal negatif dan merah pada terminal positif dengan mode V DC yang benar. Hasil negatif biasanya berarti polaritas probe tertukar.

3. Hal yang wajib diperhatikan

Pada pengukuran hambatan atau kontinuitas, putuskan semua sumber energi dan pastikan kapasitor telah dilepaskan muatannya secara aman. Ukuran hambatan saat rangkaian masih diberi tegangan dapat merusak alat atau membahayakan pengguna. Pengukuran arus sering memerlukan sambungan seri; jangan pernah menancapkan probe pada soket arus lalu menghubungkannya melintang pada sumber.

4. Contoh penerapan dan perhitungan

Pembacaan pada baterai AA 1,5V menggunakan mode DC dapat menunjukkan 1,52V saat tanpa beban. Angka itu adalah beda potensial, bukan arus atau kapasitas baterai.

5. Menghubungkan teori dengan sistem listrik

Semua perangkat memerlukan sumber energi, jalur yang sesuai, beban, dan cara mengendalikan serta melindungi rangkaian. Prinsip ini juga membantu membedakan gangguan suplai dengan kesalahan pada komponen. Dalam pekerjaan nyata, selalu cocokkan rancangan dengan datasheet, standar keselamatan, dan kondisi pemasangan.

6. Latihan pemahaman

Pertanyaan: Bagaimana posisi probe untuk mengukur beda potensial antara dua titik pada rangkaian baterai?

Coba jawab menggunakan bahasa sendiri. Jika menyangkut angka, tuliskan data yang diketahui, rumus, penggantian nilai, satuan, dan kesimpulan. Bandingkan kembali jawabanmu dengan penjelasan materi.

7. Ringkasan

• Pahami pengertian dan tujuan komponen atau sistem terlebih dahulu.
• Kenali hubungan antara sumber, jalur, beban, pengendalian, serta proteksi.
• Periksa rating dan batas penggunaan sebelum memilih perangkat.
• Kerjakan perhitungan dengan satuan yang benar dan dokumentasikan asumsi.

Keselamatan: Pelajaran ini untuk edukasi. Jangan membuka power supply bertegangan, bekerja pada panel PLN, atau menguji jaringan 230/400V tanpa pelatihan, kewenangan, dan prosedur keselamatan yang sesuai.

Studi kasus: Sebelum membaca angka, pilih pertanyaannya

Apakah ingin mengetahui tegangan baterai, hambatan resistor, atau arus sebuah beban? Ketiganya memakai cara sambung berbeda. Tegangan diukur di antara dua titik. Hambatan diukur saat komponen bebas tegangan dan energi tersimpan ditangani. Arus membutuhkan alat dan sambungan yang sesuai, biasanya seri; jangan memasang alat mode arus langsung melintang sumber.
