1. Apa yang akan kita pelajari?
VFD (variable frequency drive) mengendalikan kecepatan motor AC tertentu dengan mengubah frekuensi dan tegangan keluaran sesuai metode kendalinya. PLC (programmable logic controller) menjalankan logika proses berdasarkan input dan mengendalikan output.

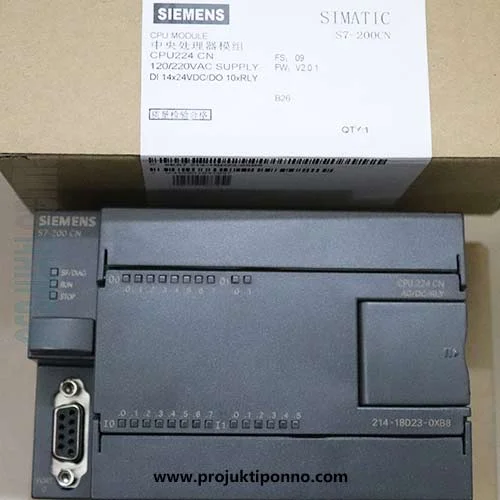

PLC Siemens S7-200 CPU224
Foto: Projuktiponno · Sumber · CC BY-SA 4.0. Dikonversi ke WebP dan diperkecil; isi foto tidak direkayasa.
Otak pengendali mesin otomatis
Foto menampilkan contoh nyata. Posisi terminal dan rating berbeda menurut model; ikuti manual perangkat.
- Terminal input dari sensor
- CPU menjalankan logika
- Output mengendalikan beban
- Lampu status RUN/ERROR
Lihat ilustrasi bagian dan fungsi
🧠 Coba jawab: Apa tiga langkah kerja PLC?
Membaca input, memproses logika, lalu mengendalikan output.
2. Memahami cara kerjanya
Sensor batas, tombol, serta sinyal proses dapat menjadi input PLC. Output PLC dapat mengendalikan relay, indikator, atau perintah ke drive. Rangkaian keselamatan mesin tidak boleh hanya bergantung pada program biasa; diperlukan perangkat keselamatan yang sesuai.
3. Hal yang wajib diperhatikan
Kecepatan sinkron motor berhubungan dengan frekuensi dan jumlah kutub. Rotor motor induksi berjalan sedikit di bawah kecepatan sinkron dalam mode motor, tergantung slip.
4. Contoh penerapan dan perhitungan
Contoh motor 4 kutub pada 50Hz memiliki kecepatan sinkron 120×50/4 = 1500 rpm. Pada 40Hz menjadi 1200 rpm. Kecepatan rotor aktual biasanya sedikit lebih rendah.
5. Menghubungkan teori dengan sistem listrik
Semua perangkat memerlukan sumber energi, jalur yang sesuai, beban, dan cara mengendalikan serta melindungi rangkaian. Prinsip ini juga membantu membedakan gangguan suplai dengan kesalahan pada komponen. Dalam pekerjaan nyata, selalu cocokkan rancangan dengan datasheet, standar keselamatan, dan kondisi pemasangan.
6. Latihan pemahaman
Pertanyaan: Mengapa mengubah frekuensi keluaran VFD dapat mengubah kecepatan motor?
Coba jawab menggunakan bahasa sendiri. Jika menyangkut angka, tuliskan data yang diketahui, rumus, penggantian nilai, satuan, dan kesimpulan. Bandingkan kembali jawabanmu dengan penjelasan materi.
7. Ringkasan
- Pahami pengertian dan tujuan komponen atau sistem terlebih dahulu.
- Kenali hubungan antara sumber, jalur, beban, pengendalian, serta proteksi.
- Periksa rating dan batas penggunaan sebelum memilih perangkat.
- Kerjakan perhitungan dengan satuan yang benar dan dokumentasikan asumsi.
Keselamatan: Pelajaran ini untuk edukasi. Jangan membuka power supply bertegangan, bekerja pada panel PLN, atau menguji jaringan 230/400V tanpa pelatihan, kewenangan, dan prosedur keselamatan yang sesuai.
Studi kasus: PLC dan VFD bekerja sebagai tim
Bayangkan konveyor. Sensor membaca keberadaan barang, PLC memproses logika, dan VFD menerima perintah kecepatan motor. PLC bukan sumber daya langsung untuk motor. Pola baca-proses-keluaran adalah model pemula; waktu pembaruan I/O dan urutan scan spesifik mengikuti manual CPU.
Kecepatan sinkron motor
- Diketahui: f = 50Hz, p = 4 kutub.
- Substitusi: 120 × 50 / 4.
- Hasil: 1500rpm.
- Pada 40Hz: 1200rpm. Rotor motor induksi dalam mode motor berjalan lebih lambat karena slip.
🧠 Coba jawab: Motor 4 kutub pada 50Hz memiliki kecepatan sinkron...
1500 rpm. ns = 120f/p = 120 × 50 / 4 = 1500 rpm.
Bacaan lanjutan
Manual Siemens S7-1200: siklus scan dan pembaruan I/O. Urutan teknis mengikuti CPU; alur input–proses–output pada pelajaran adalah penyederhanaan konsep.
